五機構聯動控制臺產品介紹
發布日期： 2022-5-19 本文被閱讀 1072 次
主要特點：
1、上蓋翻蓋結構
2、左箱鑄鐵支座結構
3、右箱創新結構，可靠性高
4、采用KTJ15凸輪控制器接觸組
詳 細 介 紹

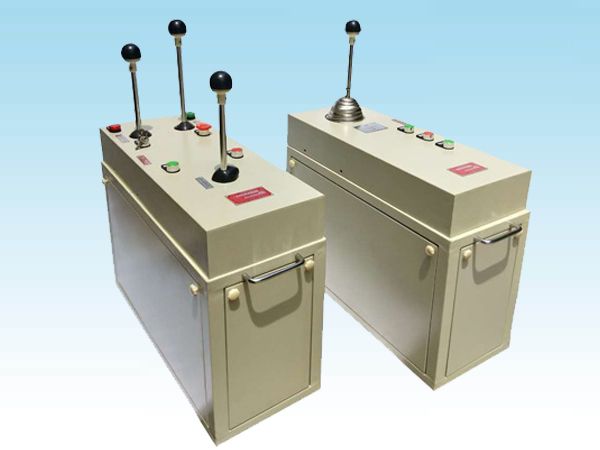

SQT29系列橋機聯動控制臺（內裝KTJ15接觸組）
一. 范圍
SQT29系列橋機聯動臺（以下簡稱聯動臺）是我公司科技人員創新設計的更新?lián)Q代產品。適用于交流50Hz（或 60Hz），額定電壓660V及以下和直流電壓440V及以下的主電路和控制電路中，控制起重機運輸機械的電動機起動、調速、制動及換向。
二．.型機及其含義
三.正常使用及安裝條件
3.1正常使用條件
3.1.1 周圍空氣溫度
周圍空氣溫度不超過+40℃,且其24h內的平均溫度不得超過+35℃。
3.1.2 海拔
安裝地點的海拔不超過2000m。
3.1．3 濕度
高溫度為+40℃時，空氣的相對濕度不超50%，在較低的溫度下可以有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
3.1.4 污染等級
聯動臺的污染等級為3級
3.2 安裝條件
聯動臺的安裝類別為Ⅲ類
四．結構概述
聯動臺是由左、右控制箱，座椅和腳踏開關組成，左箱操縱機構采用傳統的鑄鐵支座機構，右箱為創新結構。聯動臺的三部分各自獨立，可按需要位置在底板上安裝。控制箱分為操作傳動機構、專用控制器和箱體三部分。
操作手柄是球形。為避免由于起重機和意外碰撞使操縱機構誤動作，我公司聯動臺左、右控制箱各個手柄均設有零位自鎖裝置，操作時只須提握下半球，才能使手柄內的定位桿離開零位，方可操作。當連續操作時，長時間提手柄下半球不便或費力時，可將手柄下半球提起后再順時針旋轉，讓下半球固定在提起位置，使零位自鎖裝置不起作用。但工作完成后手柄扳回零位后，應將手柄下半球返轉放下，使零位鎖定裝置。
操作傳動機構裝在箱體上部的蓋內，該機構按操作手柄形式和傳動機構的不同，分為聯動手柄、主副鉤雙手柄、抓斗雙手柄和單手柄四種基本操作傳動機構。
專用控制器是由凸輪、接觸系統等組成。將控制器裝在箱內并與操作傳動機構相連接，控制器上軸端固定的錐齒輪與操縱傳動機構上的扇形錐齒輪相嚙合，當操作手柄時，通過齒輪嚙合，帶動控制器軸轉動，裝在軸上的一串凸輪就按規定程序?qū)⒖刂破鞯挠|頭開或閉。定位棘輪上沖六個定位孔，定位螺釘裝入位置不同的孔內，即可決定操縱手柄的檔位數，在左右各六檔的范圍內，檔位數可以任意選擇。定位棘輪彈簧力是可以調整的，這樣就可以根據具體情況，在分檔清楚的前提下，調整棘輪彈簧力使手柄操作力在許可的范圍內。 凸輪機構為插入式，這樣不僅保證了裝配位置準確，而且如欲變換觸頭分合程序時，可以方便的取下任意凸輪，不必將整臺產品大拆大卸。
各傳動軸均用滾動軸承支承，轉動靈活，操作省力。
接觸系統所用觸頭組系全國統一設計的KTJ15凸輪控制器的觸頭組，質量可靠。有直流10A、交流10A、32A、63A四種規格。觸頭組機構分為兩種：32A和63A，觸頭組除銀點直徑不同外，其余機構都是一樣的；10A觸頭組為另一種結構形式。
箱體由框架、門和蓋組成，它們均用鋼板焊接而成。蓋上面可安裝一定數量的小型電器元件。上蓋設有翻蓋機構。四個門均可開啟，方便配線和維修。傳動機構和控制器可以一起從箱體內取出。
座椅分兩種，一種是普通輕便座椅，其地腳不固定，可以任意挪動，高度可調；另一種是高靠背航空座椅，按用戶需要供貨。
腳踏開關為防塵式，用于交流380V，直流220V，額定發熱電流為5A，該腳踏開關適用于控制音響裝置及其它轉換回路。
五.技術參數
手柄操作力（只操作一臺控制器）：10A控制機構不大于25N，32A控制機構不大于40N，63A控制機構不大于50N。
控制檔位：左右各六檔。
控制回路：17個 。
控制臺所用的專用控制器和通用控制器，均應符合GB1497的要求，主令控制器還須符合JB4013.1，凸輪控制器還須符合JB4012的要求，即32A觸頭組可直接控制15千瓦及以下的繞線式電動機，63A觸頭組可直接控制30千瓦及以下的繞線式電動機.
聯動臺可根據使用單位的要求，來決定手柄位置和相應機構的觸頭分合程序。
六.安裝、調整、及維護
6.1 聯動臺應用3個螺釘固定，接地螺釘必須可靠接地。

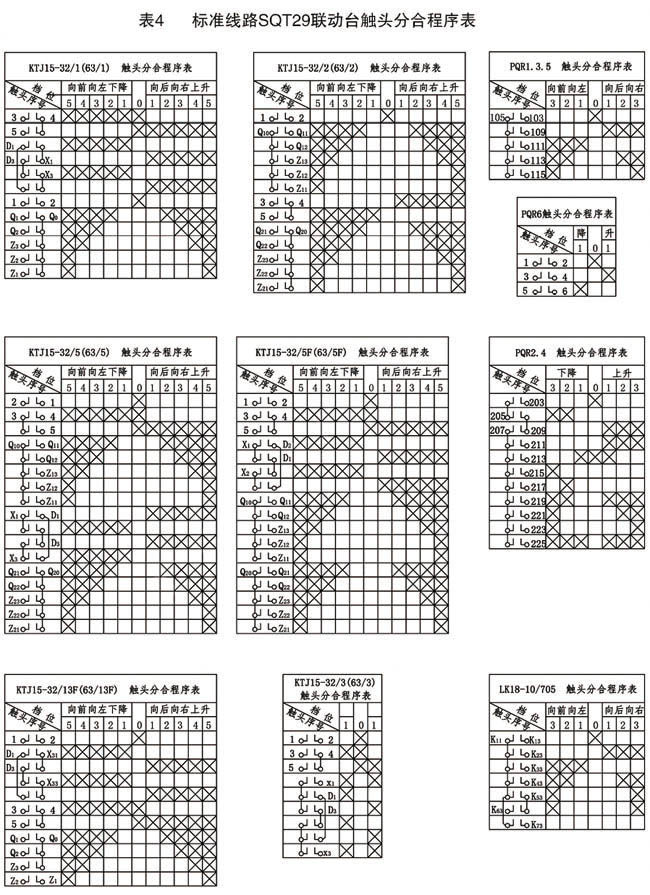

6.2 按照電器原理圖的要求，分別逐檔操作聯動臺，觀察觸頭的分合是否與觸頭分合程序表相符，如有不符，應調整或更換凸輪片。
6.3 在通電前必須檢查電動機、電阻器和控制屏等有關電氣系統的接線是否正確，接地是否可靠。對于主令式聯動臺在通電前應將控制屏主開關斷開，只操縱控制回路，來觀察各接觸器的運行程序是否正確。
6.4 通電后應按相應凸輪控制器和控制屏說明書細心檢查電動機運行情況，若有差異立即切斷電源，待查明原因后方可通電。
6.5 聯動臺應按以下要求經常檢查維修：
1）所有螺釘聯接部分必須緊固，特別是觸頭接線螺釘；
2）摩擦部分應保持潤滑；
3）觸頭工作表面應無明顯的熔斑，燒熔的部位可用細銼精心修理，不允許使用砂紙。
七.外形及安裝尺寸
聯動臺和各型控制箱的外形及安裝尺寸分別見圖1 ～ 圖5
八.訂貨須知

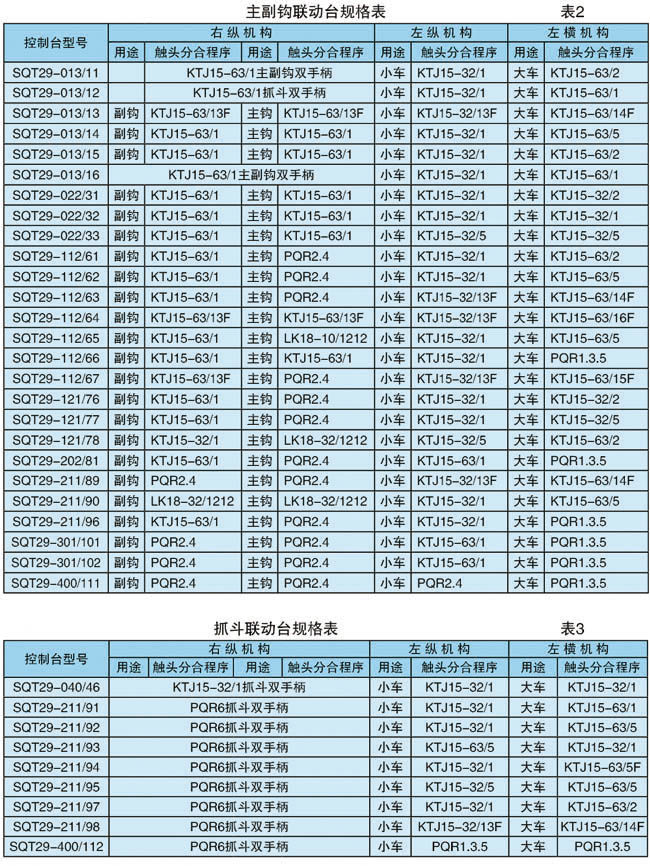

根據用戶要求，聯動臺可以組成多種不同的形式。如表1～表3所列聯動臺符合使用要求時，只須寫產品型號即可訂貨。否則需對以下提出要求：
8.1 對手柄所控制機構和觸頭分合程序的要求：
聯動臺有多個操縱機構，一般分為左縱機構、右縱機構、左橫機構、右后機構等。訂貨時需指明各機構的用途以及相應的觸頭分合程序。
8.2 對觸頭容量、等級的要求：
除采用標準凸輪控制器和控制屏的線路外，若選用其他線路時，需提出觸頭容量等級或所控制電動機容量。10A觸頭為直流時，需注明。
8.3 對附件的要求：

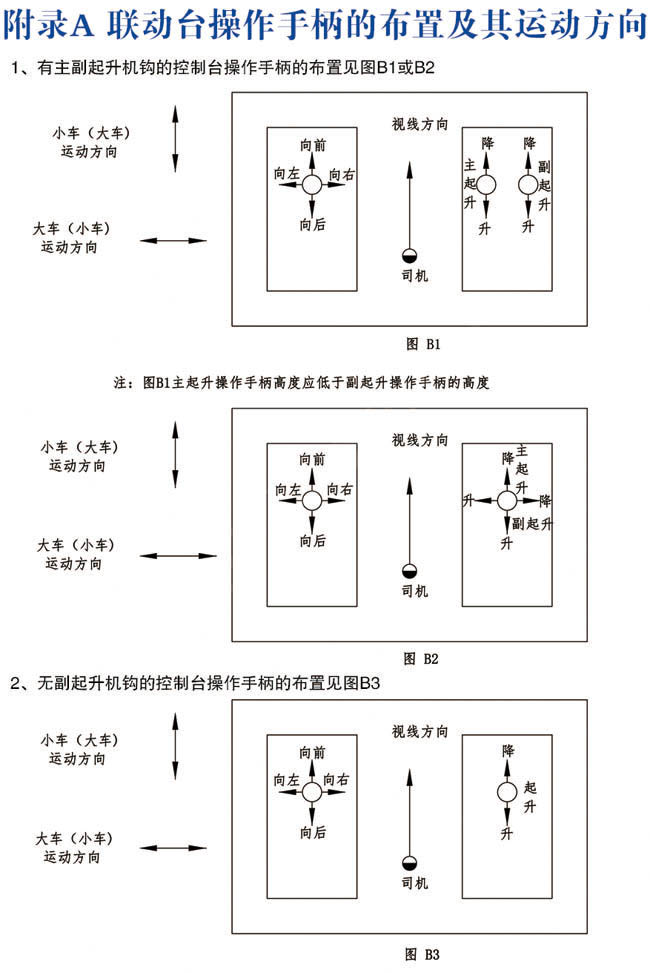

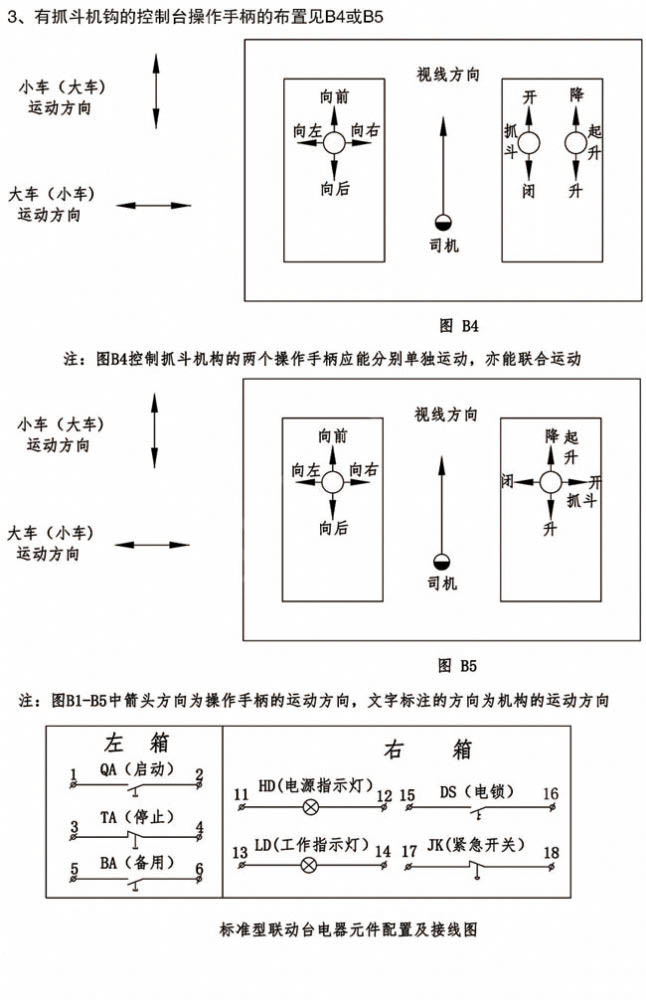

如用戶對附件無特殊要求，一般按附錄A帶附件和接線。若上述規格數量不能滿足要求時，用戶對所需附件提出型號、數量、用途的要求，需要安裝儀表和其他較大型元件時，按特殊訂貨對待。
九.本聯動臺按功能分為吊鉤式、主副鉤式、抓斗式三種主要形式。
具體規格如下

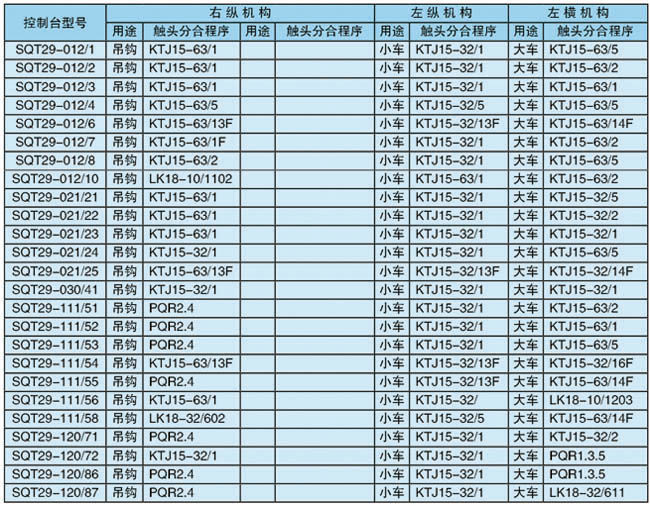

吊鉤（主鉤）聯動臺規格表 表1
